DT5系列電壓監測儀安裝與接線方法

DT5系列電壓監測儀安裝與接線方法

  • 分類:安裝指南
  • 作者:
  • 來源:
  • 發布時間:2020-09-30
  • 訪問量:

  一、安裝

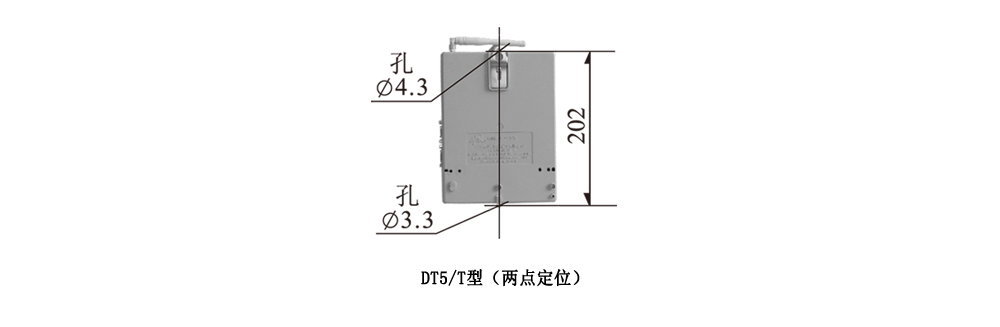

  對于DT5/G掛裝式系列電壓監測儀,采用兩點定位。

  在戶外配變下監測電壓,需將儀表先裝入專用端子箱(選購件),再安裝在配變下。

  二、接線

  1、DT5系列單路采用第1路信號兼工作電源時的接線方法

  第1路信號電壓兼工作電源的DT5/G型電壓監測儀的接線方法如下圖:

 只要在下排(XP)接線孔的①、②孔中接入第1 路信號電壓就可以了。如果儀表是雙路或三路的,則把第2路信號接在⑤、⑥之間,把第3路信號接在⑦、⑧之間。

 2、DT5/G采用獨立工作電源時的接線方法

  作用獨立工作電源的DT5/G型電壓監測儀的接線方法如一圖,在下排(XP)8個接線孔中,請注意③、④腳孔是接儀表的工作電源,①、②孔接第1路信號電壓。如果儀表是雙路或三路的,則把第2路信號接在⑤、⑥之間,把第3路信號接在⑦、⑧之間。
