DT1系列電壓監測儀安裝與接線方法

DT1系列電壓監測儀安裝與接線方法

  • 分類:安裝指南
  • 作者:
  • 來源:
  • 發布時間:2020-09-30
  • 訪問量:

  一、安裝

  對于槽裝式DT1/C系列電壓監測儀,在開好150+1×70+1孔后將儀表推入,用表盤安裝固定桿兩邊頂實即可。

  注:由于可能需要聯機通信,建議設計配電柜時要考慮DT1/C引出線及通信接口占用的空間,請留出60-80mm空間。

  二、接線

  在接線板中上排SP的1,2腳接1路電壓信號輸入;SP的4,5腳接2路電壓信號輸入;SP的6,7腳接3路電壓信號輸入。下排XP中2,3腳接Ug交流工作電源,其中Ug=AC100V或220V或380V,以?xún)x表后面板實際所標工作電源電壓為準。電源回路熔絲(0.25A)已裝入表內,接線板上無熔絲。

  僅當工作電源電壓與1路信號電壓等級相同時,也可由1路信號電壓兼作工作電源的(即上排SP1,2腳并作工作電源輸入腳),以實際的后面板指示為準。

  三、1分鐘電壓超限常開繼電器觸點輸出介紹

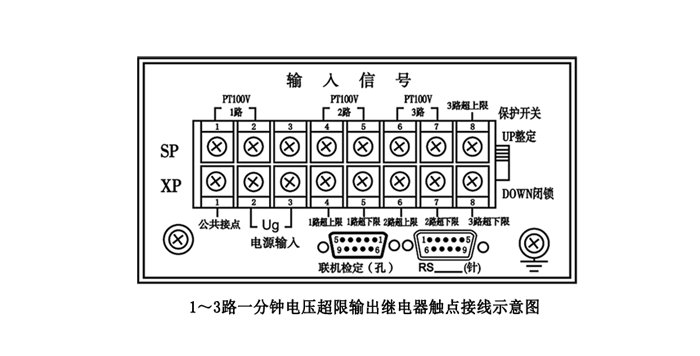

  根據用戶要求,我司可提供帶1分鐘電壓超限繼電器觸點輸出的舜陽牌DT1/C型統計式電壓監測儀,各路分別具備1分鐘電壓超限輸出繼電器觸點,容量為3A125VAC或28VDC,監測儀工作電源一般為AC220V。即當第1路或第2路或第3路被測電壓前1分鐘電壓平均值超上限或超下限進,對應路報警繼電器吸合,使相應觸點接通;當被測電壓前1分鐘電壓平均值合格時(即不超限時),對應路報警繼電器釋放,相應觸點斷開。各接點的位置如圖所示:
